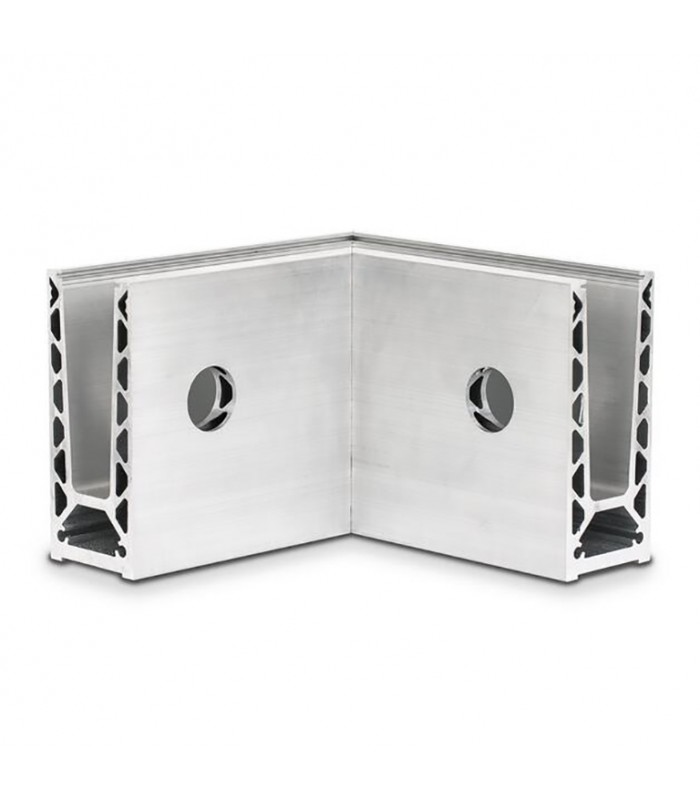

Angle intérieur de profilé en U aluminium anodisé pour fixation à l'anglaise de verre d'épaisseur 12,76mm à 21,52mm (66.2 à 1010.4) (Profilé Onlevel TL6021)
Cette pièce d'angle permet d'habiller les angles de garde corps en verre référence IN29311. Utilisable à l'intérieur comme à l’extérieur, il résiste aux charges linéaires d’1 kN et convient aux épaisseurs de verre comprise entre 12,76 et 21,52 mm.

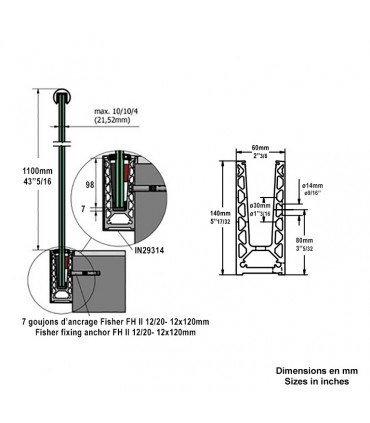

Cet angle aluminium, avec finition satinée est destiné à être fixé à l'anglaise : Il est percé de 2 trous ø14mm pour une fixation latérale au travers du profil, au choix ;
Par 2 goujons d'ancrage type Fisher II 12/20 ø12mm x 120mm (en acier inox pour les extérieurs ou acier galvanisé pour les intérieurs). ou
Par 2 tiges filetées type Fisher AM M10x150 scellés chimiquement (en acier inox pour les extérieurs ou acier galvanisé pour les intérieurs)..
Pour parfaire le montage, utiliser un kit d'assemblage permettant la pose en fonction de l'épaisseur du verre :
ref IN29333 pour verres épaisseur 12,76mm (66.2)
ref IN29334 pour verres épaisseur 16,76mm (88.2)
ref IN29335 pour verres épaisseur 17,52mm (88.4)
ref IN29336 pour verres épaisseur 20,76mm (1010.2)
ref IN29337 pour verres épaisseur 21,52mm (1010.4)
Pour un montage au sol, procéder comme suit :Notice de montage à télécharger 1 - Fixer le rail au sol au moyen de 2 goujons d'ancrage type Fischer II 12/20 ø12mm x 120mm 2- Placer 2 supports rainés dans le fond du profil (côté extérieur de la terrasse avec un écartement de 312,5mm. 3- Faire pénétrer le gros joint caoutchouc plein dans le bord haut du profil (côté extérieur de la terrasse). 4- Mettre en place la plaque de verre dans le fond du profil, sur les équerres supports. 5- Utilisez l'outil de réglage du verre IN29338 pour déplacer latéralement le verre jusqu'à la bonne position. 6- Placer les 2 câles de blocage afin de maintenir l'ensemble en position en face des équerres qui soutiennent le verre 7- Maintenez le haut des plaques de verre alignées les unes par rapport aux autres, puis utiliser l'outil pour pose des câles et du joint d'étanchéité IN29339. 8- Mettre en place le joint (creux) pour boucher le vide restant dans le haut du profil afin d'assurer l'étanchéité de l'ensemble toujours en utilisant l'outil IN29339.
Ce profilé a fait l'objet d'un Avis Technique 2.1/15-1674_V4 et obéit aux normes en vigueur (détaillées dans l'Avis)
Vidéo Onlevel expliquant le montage des vitres dans un angle
Ce profil est destiné aux locaux recevant du public. Pour un profil à usage uniquement privé, voir éventuellement l'article IN2635.
Caractéristiques

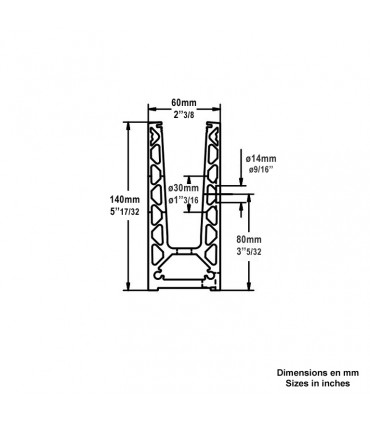

Pour plaque de verre epr 12,76mm (66.2) à 21,52mm (1010.4)
Longueur 200x200mm.
Hauteur 140mm
Largeur 60mm
Matière : aluminium anodisé
Article conforme à la norme NF-P.08.301 dite essai au sac
Pour un garde-corps avec fixation latérale, dite à l'anglaise, pour verres épaisseur 12,76mm (66.2) à 21,52mm (1010,4) voir le profil aluminium IN29311.
