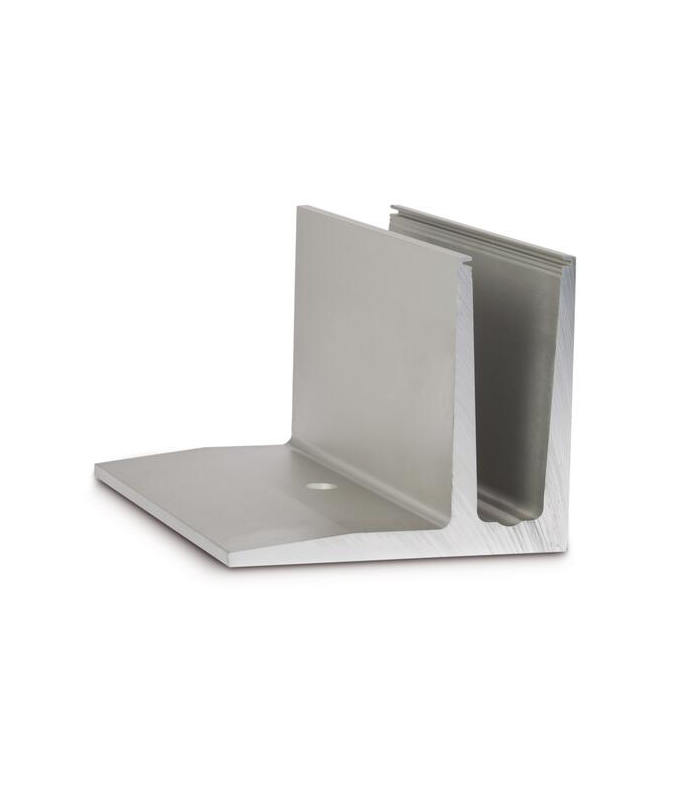

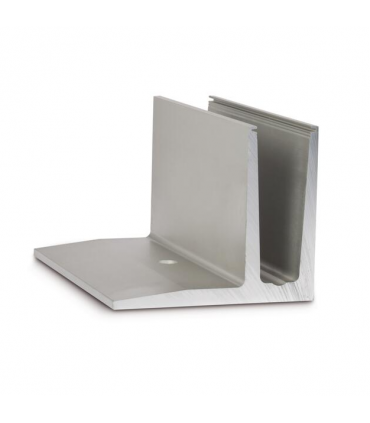

Profil en U aluminium pour garde corps en verre fixation au sol décalée

Profil en U aluminium anodisé 2,5m fixation au sol décalée pour verre d'épaisseur 12,76mm à 21,52mm (66.2 à 1010.4) (Onlevel TL3010)

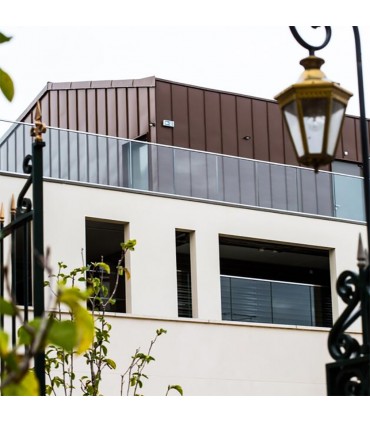

Ce modèle convient parfaitement pour les balcons et les terrasses. Il peut être mis en place à une distance particulièrement faible du bord, ce qui permet de gagner de la place.

Le montage de ce produit est plus économique et plus rapide. La stabilité est excellente. Utilisable en intérieur comme en extérieur, il résiste aux charges linéaires d’1 kN et convient aux épaisseurs de verre comprise entre 12,76 et 21,52 mm.

Ce profil aluminium, avec finition satinée est destiné à être fixé au sol avec scellements décalés.

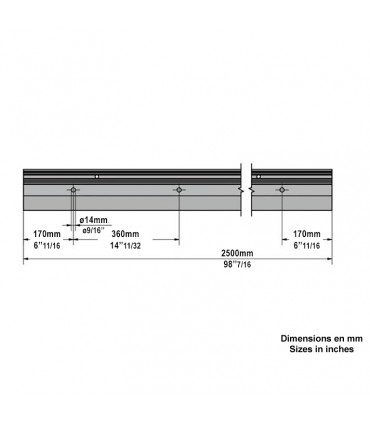

Il est percé de 13 trous espacés de 200mm pour une fixation au travers du profil dans le sol, au choix ;

• Par 7 goujons d'ancrage type Fisher II 12/20 ø12mm x 120mm (en acier inox pour les extérieurs ou acier galvanisé pour les intérieurs). Dans ce cas, prévoir un minimum de 7 goujons d'ancrage espacés de 400mm au minimum.
  ou
• Par 13 tiges filetées type Fisher AM M10x150 scellés chimiquement (en acier inox pour les extérieurs ou acier galvanisé pour les intérieurs). Dans ce cas, prévoir un minimum de 13 tiges filetées espacéss de 200mm.

Pour parfaire le montage, utiliser un kit d'assemblage permettant la pose en fonction de l'épaisseur du verre :

• ref IN29333 pour verres épaisseur 12,76mm (66.2)
• ref IN29334 pour verres épaisseur 16,76mm (88.2)
• ref IN29335 pour verres épaisseur 17,52mm (88.4)
• ref IN29336 pour verres épaisseur 20,76mm (1010.2)
• ref IN29337 pour verres épaisseur 21,52mm (1010.4)

Pour les angles de profils en U, utiliser les articles IN29322 et IN29323.
Pour cacher les extrémités des profils, utiliser les cache de finition IN29324 et IN29325

Pour un montage au sol, procéder comme suit : Notice de montage à télécharger
1- Fixer le rail au sol au moyen de 7 goujons d'ancrage type Fischer II 12/20 ø12mm x 120mm ou 13 tiges filetées type Fisher AM M10x150 scellés chimiquement
2- Placer les 8 supports rainés du verre dans le fond du profil (partie triangulaire côté extérieur de la terrasse avec un écartement de 312,5mm.
3- Faire pénétrer le gros joint caoutchouc plein dans le bord haut du profil (côté extérieur de la terrasse).
4- Mettre en place la plaque de verre dans le fond du profil, sur les équerres supports.
5- Utilisez l'outil de réglage du verre IN29338 pour déplacer latéralement le verre jusqu'à la bonne position. 6- Placer les 8 câles de blocage afin de maintenir l'ensemble en position en face des équerres qui soutiennent le verre
7- Maintenez le haut des plaques de verre alignées les unes par rapport aux autres, puis utiliser l'outil pour pose des câles et du joint d'étanchéité IN29339.
8- Mettre en place le joint (creux) pour boucher le vide restant dans le haut du profil afin d'assurer l'étanchéité de l'ensemble toujours en utilisant l'outil IN29339.

Ce profilé a fait l'objet d'un Avis Technique 2.1/15-1674_V4 et obéit aux normes en vigueur (détaillées dans l'Avis)

Ce profil est destiné aux locaux recevant du public.

Pour un profil à usage uniquement privé, voir éventuellement les articles IN2635, IN2645 ou IN2646

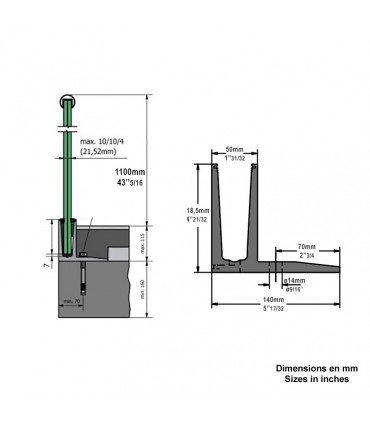

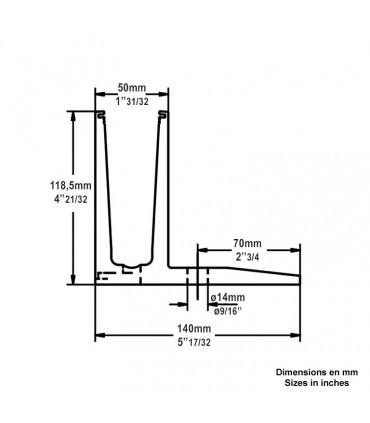

Caractéristiques

• Pour plaque de verre epr 12,76mm (66.2) à 21,52mm (1010.4)
• Longueur 2500mm.
• Hauteur 118mm
• Largeur 140mm
• Matière : aluminium anodisé
• Article conforme à la norme NF-P.08.301 dite essai au sac

Pour un garde-corps avec fixation latérale, dite à l'anglaise, pour verres épaisseur 12,76mm (66.2) à 21,52mm (1010,4) voir le profil aluminium IN29311.

Cet article est tenu en stock permanent
